1、產品概述

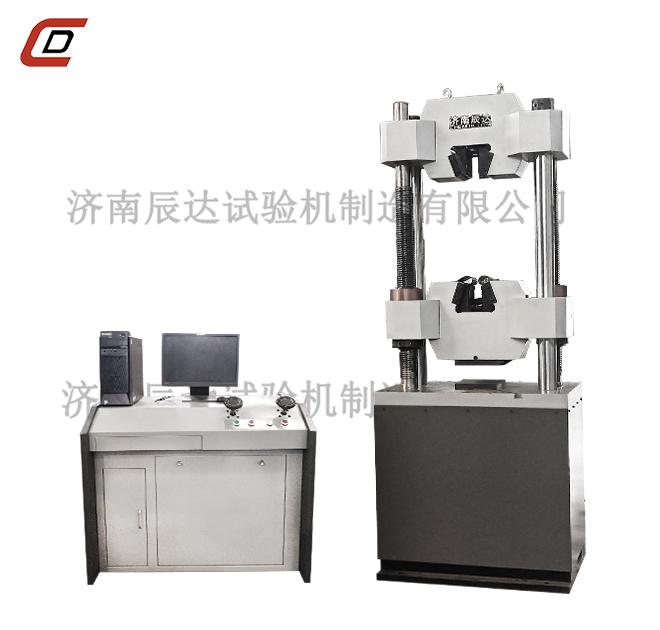

WAW-B微機控制電液伺服液壓式萬能試驗機由主機、油源系統、計算機測控系統、電氣控制系統等組成，采用電液伺服控制系統，能滿足負荷、變形、位移的三閉環控制要求，并可以按照設定程序平滑切換，滿足不同材料試驗的要求。
該試驗機主要用于金屬材料的拉伸、壓縮、彎曲、剪切等試驗，配備相應的夾具可用于其他類型試樣的拉伸、壓縮、彎曲、剪切、抗折等試驗。
相關標準
GB/T 16826-2008 《電液伺服萬能試驗機》；
GB/T 2611-2007 《試驗機 通用技術要求》；
JB/T 6146-2007 《引伸計 技術條件》；
GB/T 13634-2008 《單軸試驗機檢驗用標準測力儀的校準》；
GB/T 22066-2008 《靜力單軸試驗機用計算機數據采集系統的評定》；
GB/T 16825.1-2008 《拉力和壓力試驗機測力系統的檢驗與校準》；
JJG 139-2014 《拉力、壓力和萬能試驗機》；
JJG 1063-2010 《電液伺服萬能試驗機》
技術指標
|
規格型號 |
WAW-300B |
WAW-600B |
WAW-1000B |
|
最大負荷（kN） |
300 |
600 |
1000 |
|
試驗機準確度等級 |
1級 |
1級 |
1級 |
|
試驗力示值相對誤差 |
±1％以內 |
±1％以內 |
±1％以內 |
|
試驗力測量范圍 |
1％－100％FS |
1％－100％FS |
1％－100％FS |
|
變形測量范圍 |
1%--100%FS |
1%--100%FS |
1%--100%FS |
|
變形示值相對誤差 |
±1％以內 |
±1％以內 |
±1％以內 |
|
應力加載速率范圍 |
1-100mpa/S |
1-100mpa/S |
1-100mpa/S |
|
主油缸活塞行程 |
200 |
200 |
200 |
|
油缸活塞上升速度(mm/min) |
0～60 |
0～60 |
0～60 |
|
中橫梁升降速度(mm/min) |
300 |
300 |
300 |
|
立柱數 |
4 |
4 |
4 |
|
立柱間有效距離 |
450 |
450 |
580 |
|
最大拉伸空間 |
550 |
590 |
620 |
|
最大壓縮空間 |
500 |
500 |
550 |
|
圓試樣夾持范圍 |
Φ4～Φ32 |
Φ6～Φ40 |
Φ6～Φ40 |
|
板試樣夾持厚度 |
0～15 |
0～30 |
0～30 |
|
壓板尺寸 |
?140 |
?140 |
200*200*20 |
|
主機外形尺寸（長×寬×高） |
730*590*1900 |
750*930*2200 |
900*860*2400 |
|
油源外形尺寸（長×寬×高） |
850×1200×1400 |
850×1200×1400 |
850×1200×1400 |
|
總功率（kW） |
2.1 |
2.1 |
2.5 |
|
重量 |
1300 |
1800 |
2200 |
