一、產品概述：
WAW-1000B鑄造拉力試驗機主機采用油缸下置式主機結構，主要用于金屬材料、非金屬材料、產品零件、部件、結構件，標準件的拉伸、壓縮、彎曲等力學性能試驗。
適用于鋼鐵、冶金、建筑建材、質檢中心、水利水電、公路橋梁、科研院所，大專院校力學等廠礦企業和檢測科研機構。
二. 適用的試驗方法標準
試驗操作和數據處理滿足GB/T228《金屬材料室溫拉伸試驗方法》，GB/T7314《金屬材料室溫壓縮試驗方法》，GB/T232《金屬材料彎曲試驗方法》等上百個標準要求。并可根據客戶需求配置滿足不同標準的數據處理方法。
三、產品介紹
1 主機

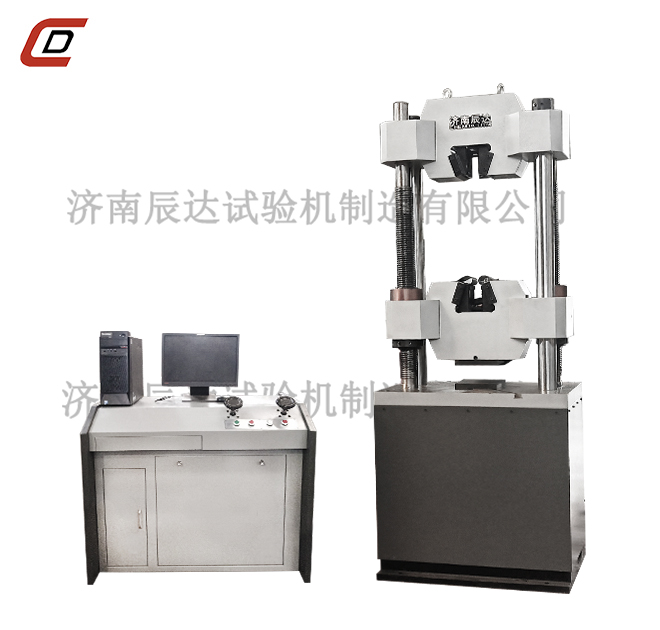

主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。整機如圖（宣傳圖片，僅供參考）
2 傳動系統
中橫梁升降采用電機鏈輪帶動橫梁移動，調整中橫梁的空間位置，實現拉伸、壓縮空間的調整。
3 液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組，進入油缸。手動閥控制進入油缸的流量，實現試驗加載。
4.電氣測控系統：
（1）核心部件均采用進口原器件，性能穩定。
（2）具有過載、過流、過壓、位移上下限位等保護功能。
（3）內置式插卡式數據采集系統，實現試驗力、試樣變形和橫梁位移等參量的數據采集。
（4）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。
四、主要性能技術指標
| 序號 | 項 目 名 稱 | 參 數 |
| 1 | 最大試驗力kN | 1000 |
| 2 | 試驗力示值相對誤差 | ≤示值的±1% |
| 3 | 試驗力測量范圍 | 最大試驗力的2%~100% |
| 4 | 夾緊方式 | 液壓夾緊 |
| 5 | 圓試樣夾持直徑范圍mm | Φ6～Φ40 |
| 6 | 扁試樣夾持厚度范圍mm | 0~30 |
| 7 | 扁試樣夾持寬度mm | 80 |
| 8 | 最大拉伸試驗空間mm | 620 |
| 9 | 最大壓縮試驗空間mm | 550 |
| 10 | 控制柜外形尺寸mm | 1200×620×850 |
| 11 | 主機外形尺寸mm | 900×660×2400 |
| 12 | 電機功率kW | 2.5 |
| 13 | 主機質量kg | 3500 |
| 14 | 立柱凈間距 | 580 |
| 15 | 上下壓盤尺寸mm | 202*202 |
| 16 | 彎曲支棍間距mm | 400 |
| 17 | 彎曲支棍寬度mm | 140 |
| 18 | 容許彎曲度mm | 100 |
| 19 | 最大活塞行程mm | 200 |
| 23 | 活塞最大移動速度mm/min | 約80 |
| 24 | 試驗空間調整速度mm/min | 約150 |
